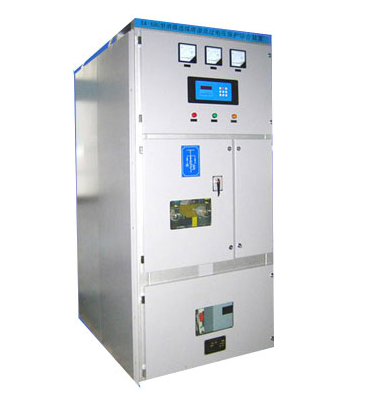

適用于3~35kv三相中性點非直接接地電力系統中，用來對各類過電壓的限制，以提高電網運行的安全性和供電可靠性。
裝置的適用范圍
? 本裝置適用于3~35kv中壓電力系統；
? 本裝置適用于中性點不接地、中性點經消弧線圈接地或中性點經高阻接地的電力系統；
? 本裝置適用于電纜線路為主的電網、電纜與架空線路的混合電網，以及架空線路為主的電網。
裝置的基本功能：
? 當系統發生單相弧光接地故障時，可在30ms左右將故障相直接接地；
? 若是弧光接地，則立即熄滅電弧，將弧光接地過電壓穩定在線電壓的水平，可有效避免因單相接地引發的相間短路及因弧光接地過電壓導致的避雷器爆炸事故；
? 若是金屬接地，則可大大降低接觸電壓和跨步電壓，有利于保障人身安全；
? 如果用于以架空線路為主的電網，則裝置動作5s后真空接觸器分閘，若是瞬間性故障，則系統恢復正常，若為永久故障則裝置再次動作后不再分閘；
? 當發生PT斷線故障時，裝置輸出接點信號，以便用戶對有可能因PT斷線導致誤動作的繼電保護進行閉鎖；
? 裝置動作后，面板顯示故障類型在（PT斷線，金屬接地或弧光接地）和相別，同時輸出無源開關量接點信號；
? 裝置配置RS485接口，可按照用戶提供的通訊規約進行數據遠傳；
? 裝置可將發生在相與相之間和相與地之間的各種過電壓限制在3.5倍左右；
? 本裝置中的電壓互感器可以向計量儀表和繼電保護提供電壓信號，可取代常規PT柜；
? 本裝置具有事故追憶功能，可記錄18次事假發生的時間和裝置動作狀態，第四代產品還可記錄相關事故參數；
? 使用該裝置后可取消過去常用的消弧線圈及電壓互感器柜。
